GT-MA6000無線自組網系統
產品概述
GT-MA6000無線自組網系統基于高效率Ad hoc/TDD-TDMA組網和軟件無線電架構實現，支持網內節點在視距或非視距、快速移動條件下快速組建任意網絡拓?fù)浣Y(jié)構的無中心自組織網絡，實現多路語音、數據、圖像等多媒體信息的全IP化實時交互。
技術特點
·高效率同頻自組網，任意網絡拓?fù)浣Y(jié)構
·快速建網、入網與重入網
·快速路由更新、智能路由選擇
·快速網絡融合、分裂、自愈合
·業務速率多跳恒定
·支持網絡節點“動中通”
·良好的抗干擾能力
·標準以太網接口，IP/以太網通信
·AES128加密，支持串接網絡保密機
·業務數據透明傳輸，無縫碰口上下位設備
設備外觀
端機設備外觀參見下圖。
背負式/車載式/機載式自組網端機
技術指標
針對不同載體和應用場景，GT-MA6000無線自組網系統可選用機載、車載或背負式模塊化端機、線纜天饋配件和配置管理軟件。
|
項目 |
規格 |
|
設備型號 |
GT-MA6140U02/GT-MA6140U10（30/100km機載端機） GT-MA6150P02（背負端機）/GT-MA6150V20（車載端機） |
|
系統參數 |
|
|
工作頻率 |
機載端機：1420~1530MHz（自動選頻） 背負/車載端機：1100~1500MHz（任意頻點可設置） |
|
信道帶寬 |
5/10/20MHz（可配置） |
|
雙工多址方式 |
CSMA/TDD-TDMA |
|
調制模式 |
COFDM-BPSK/QPSK/16QAM/64QAM |
|
數據速率 |
1~40Mbps信道自適應 |
|
網絡容量 |
2~32節點 |
|
組網形式 |
自組織網絡（星型、鏈狀、Mesh）車載/背負型號支持頻分多網同址并發 |
|
峰值發射功率 |
2W/10W（機載）/2W（背負）/20W（車載） |
|
接收靈敏度 |
-80dBm ~ -100dBm（依速率模式） |
|
抗干擾 |
機載端機：自動干擾躲避（20dB干信比） 背負/車載端機：超外差多信道（60dB干信比） |
|
單跳通信距離 |
30公里/100公里（機載空地） 3公里（背負）/10~20公里（車載地地，天線凈高2~15米） |
|
傳輸時延 |
2節點1跳單向時延 ≤10ms（端到端）8節點串行7跳單向時延 ≤200ms |
|
建網時間 |
＜20s（含開機時間） |
|
（重）入網時間 |
＜1s（不含開機時間） |
|
鏈路保密 |
AES128 |
|
供電方式 |
12~32V DC |
|
峰值功耗 |
15W/60W（機載）/大于8h（背負連續工作）/80W（車載） |
|
天線 |
2dBi玻璃鋼/5dBi鵝頸/8dBi彈簧玻璃鋼全向天線 x2 |
|
設備接口 |
|
|
天線接口 |
SMA（機載）/TNC（背負）/N-F（車載） 2路 |
|
數據接口 |
100M以太網 x1/RS-232 x2（J30J矩形或圓形航插） |
|
電源 |
J30J矩形或圓形航插（機載/車載）/14.4V10Ah電池（背負） |
|
物理指標 |
|
|
設備尺寸 |
120*54*28mm/120x100x43mm（機載端機） 280*200*80mm（背負含電池）/247x250x118mm（車載含減振器） |
|
設備重量 |
190g/570g（機載端機）/ 4.5kg（背負端機含電池天線背包）/8kg（車載端機含把手/減振器） |
|
工作環境溫度 |
-40 ~ +60℃ |
|
海拔高度 |
≤5000米 |
|
電磁兼容 |
背負和車載端機滿足GJB 151B-2013有關要求 |
|
振動 |
背負和車載端機滿足GJB 150.16A-2009（履帶車輛）有關要求 |
|
沖擊 |
背負和車載端機滿足GJB 150.18A-2009（地面設備）有關要求 |
|
配置管理 |
|
|
配置管理模式 |

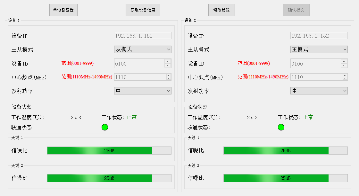

基于上位軟件的集中式全網絡化配置管理 |
|
運行平臺 |
支持Win7/10/11/Linux |
|
軟件實現 |
QT5，提供標準化API，支持用戶開發自有配置管理UI |
